Straight Ejector Pin Chart
Straight Ejector Pin Chart

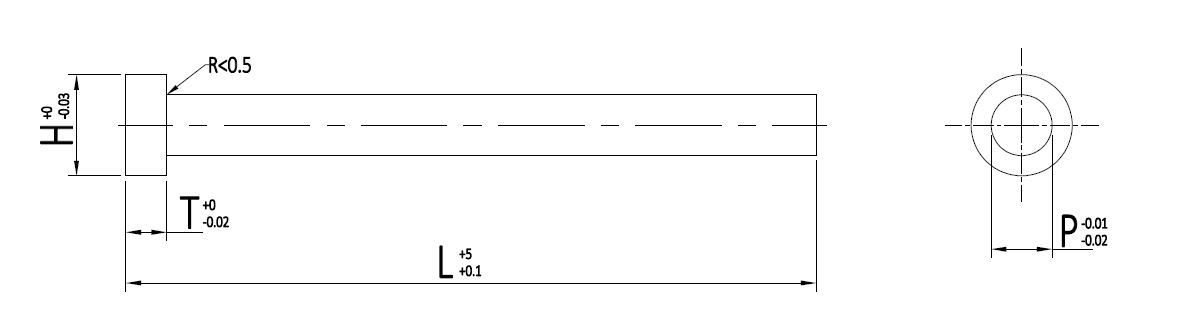

Straight Ejector Pin
Head Height (T) Head Dia (H) Pin Dia (P) 60 100 125 150 200 250 300 350 400 450 500
4 3 0.5 Y
0.6 Y Y
0.7 Y Y
0.8 Y
0.9 Y
1.0 Y
1.1 Y Y Y
1.2 Y Y Y
1.5 Y Y Y
1.6 Y Y Y
4 1.7 Y Y Y
1.8 Y Y Y
1.9 Y Y Y
2.0 Y Y Y Y
5 2.1 Y Y Y Y Y Y
2.5 Y Y Y Y Y Y
6 3.0 Y Y Y Y Y Y
7 3.1 Y Y Y Y Y Y
3.5 Y Y Y Y Y Y
4.0 Y Y Y Y Y Y Y Y Y Y
4.1 Y Y Y Y Y Y Y Y Y Y
8 4.5 Y Y Y Y Y Y Y Y Y Y
5.0 Y Y Y Y Y Y Y Y Y Y
5.1 Y Y Y Y Y Y Y Y Y Y
9 5.5 Y Y Y Y Y Y Y Y Y Y
6.0 Y Y Y Y Y Y Y Y Y Y
6.1 Y Y Y Y Y Y Y Y Y Y
10 6.5 Y Y Y Y Y Y Y Y Y Y
7.0 Y Y Y Y Y Y Y Y Y Y
7.1 Y Y Y Y Y Y Y Y Y Y
11 7.5 Y Y Y Y Y Y Y Y Y Y
8.0 Y Y Y Y Y Y Y Y Y Y
8.1 Y Y Y Y Y Y Y Y Y Y
14 8.5 Y Y Y Y Y Y Y Y Y Y
9.0 Y Y Y Y Y Y Y Y Y Y
15 9.5 Y Y Y Y Y Y Y Y Y Y
10.0 Y Y Y Y Y Y Y Y Y Y
